Разбор GALLIEN KRUEGER MicroBass-III Series MB150E/112

Сегодня под руку попался басовый комбик GALLIEN KRUEGER MicroBass-III Series MB150E/112. По отзывам владельца и не только ... очень достойный аппарат. На мой личный взгляд и слух, вызывает только положительные чувства и ни каких вопросов. Может быть кто-то и посчитает, что он не сильно вяжется с общей тематикой блога, но я все же решил посвятить ему данный пост "разбора" исключительно как пример того что лучшие по звучанию корпуса гитарных аппаратов делаются не только из деревянных материалов, но как ни странно и из металла тоже.

Немного перекошен. Время и интенсивное использование лешило его двух ножек.

А вот комбик и разделился на кабинет и усилитель.

Вид кабинета спереди.

Разъем для подключения усилителя. Углубление под трансформатор, точнее под его крепеж.

Вид сзади. Задняя стенка литая, закрытого типа.

Вид сбоку. Места крепления шасси усилителя.

Вид снизу. От двух резиновых ножек остались лишь крепежные болты.

Вид сбоку. Посередине боковой стенки винт ... не вдавался в подробности, думаю это или для ремня лямки или для крепления ножки чтобы можно было ставить комбик под углом. С краю видно что я начал откручивать винт крепящий переднюю решетку.

А вот и вид спереди со снятой решеткой.

По периметру решетка проклеена мягким материалом типа поролон для более плотного прижатия к корпусу во избежании дребезжания.

Корпус без динамика. Динамик крепится восемью винтами. Резьба нарезана прямо в передней стенке. В заднюю стенку впаян упор для динамика с резиновой накладкой.

Боковые стенки приварены изнутри корпуса.

12" динамик.

Динамик штатный Eminence.

Ну и в нагрузку сам усилитель.

Вот наглядный пример того, что корпус сделанный из одного лишь металла способен адекватно звучать и отлично выполнять свою функцию.

Габариты гитарного кабинета на один динамик.

Гитарный кабинет 1х8-15"

Предлагаю для пользования таблицу, которая помогает определиться с размерами гитарного кабинета на один: 8", 10", 12" или 15" динамик. Таблица предполагает, что корпус кабинета сделан из материалов толщиной от 15 до 18 миллиметров. Таблица составлена на основе личного опыта и (опять же) проверенных аналогичных таблиц разных производителей выложенных в свободном доступе.

Обратите внимание на:
При расчете в первую очередь смотрим на размеры динамиков, особое внимание уделяем глубине. Таблица ориентирована на толщину стенки 15 мм. Учитывайте на какую глубину будет утоплена передняя стенка, как будет крепиться динамик: с внутренней или наружней стороны.

Если пренебречь минимальными значениями размеров сторон гитарного кабинета, это создаст трудности для монтажа соответствующего динамика или же вовсе не позволит его установить.

Превышение же максимальных значений не улучшит звучание кабинета, да и с точки зрения практичности пользования и эстетики этого делать просто не зачем.

Гитарный кабинет. Варианты задней стенки.

Говоря о задней стенки гитарного кабинета думаю можно начать с такого момента, что стенка кабинета может быть сделана вровень с конструкцией корпуса, как это представлено на рисунке ниже под номером 1. или утоплена в него - номер 2.

Вообще при конструировании гитарного кабинета используют всего два основных варианта задней стенки:

Гитарный кабинет - закрытый / closed back

Гитарный кабинет - открытый / open back или как называют этот же тип полуоткрытый / semi-open back

Видно что задняя стенка представляет из себя две отдельные части из которых не обязательно делать съемные обе части, достаточно лишь ту на которой расположен терминал, в данном случая верхней.

Размеры частей задней стенки, так же могут отличаться.

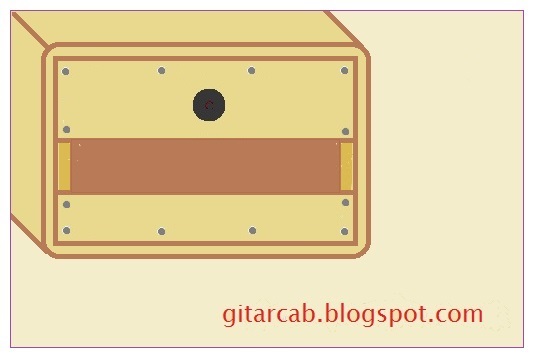

Совмещение в конструкции основных вариантов задней стенки дает нам гитарный кабинет c - комбинированной задней стенкой / flex back

В такой конструкции закрытый кабинет становится открытым по средствам съема средней части задней стенки.

Отдельно выделяют открытые гитарные кабинеты с овальным вырезом и называют такой вариант Dumble back, от фамилии мастера гитарного усиления, в работах которого такой вырез является отличительной чертой

Разбор гитарного кабинета CARVIN 412V 300 watt

Терминал кабинета с расширенным функционалом

Американский гитарный кабинет, скошенный, закрытого типа, четыре динамика 12".



Динамики кабинета защищены металлической сеткой, шилдик (CARVIN) сделан из пластика прикручен как и сетка саморезами к передней стенки кабинета.

Задняя стенка закрытая, не съемная. Вклеена в корпус кабинета без утопления в него. Толекс, после круговой обтяжки, наклеивается сплошным куском впритык к покрывающему боковые стенки, стыки плотные, ровные ,без зазоров.

Скошенность гитарного кабинета добавляет ему больший радиус распространения звука.

Углы кабинета защищены металлическими трехлипестковыми уголками.

На кабинете стоят боковые ручки, которые являются одними из самых распространенных и хорошо себя зарекомендовавших у разных производителей гитарных кабинетов.

Сетка с саморезами, ручка и уголок снятые с кабинета.

Гитарный кабинет с снятыми элементами фурнитуры и динамиком. Динамики вставляются и крепятся с внешней стороны. Подключение между динамиками и терминалом производится через отверстия для динамиков и боковых ручек.

Толекс под уголком выглядит достаточно аккуратно. Стык среза хоть и закрыт лепестком уголка на передней части кабинета, но даже и без уголка не заметен.

Отверстие для монтажа боковой ручки. Видно что кабинет сделан из 18 миллиметровой фанеры, что является большим плюсом, но судя по ее фактуре при близком рассмотрении лично у меня появились сомнения по поводу ее качества.

Один из четырех динамиков CELESTION G12T-75, которыми завод изготовитель укомплектовал свои гитарный кабинет.

Стык среза толекса скошенной и прямой частей кабинета выглядит аккуратно и заметен только при близком рассмотрении.

Передняя и задняя стенки кабинета надежно скреплены фанерным куском, что придает не только жесткость всей конструкции, но и не позволит гулять задней стенки кабинета в процессе его эксплуатации. Фанера внутри ни чем дополнительно не покрывается. Все соединено плотно, нет грязи и клеевых потеков. Провода для коммутации выбраны достаточно качественные.

Не очень радует способ крепления динамиков. Динамики в этом гитарном кабинете крепятся саморезами. Крепление болтом с шипавой гайкой на мой взгляд добавило бы плюс конструктиву этого кабинета.

Данная модель кабинета помимо резиновых ножек также оснащена съемными роликами. На фото этого не отражено.

К минусам, также не отраженным на фото, я бы отнес то, что стык толекса круговой оклейки находится в верхней части левой боковой стенки. На мой же взгляд, с эстетической точки зрения, для одноцветной оклейки его место на нижней стенки, под кабинетом, самое правильное. Но опять же в этом кабинете он сделан очень качественно и максимально не заметено для глаза.

В общем подводя итог конструктиву гитарного кабинета CARVIN 412V можно сказать, что это достаточно добротный и качественный американский аппарат.
