ЧАСТЬ 1
Гитарный кабинет 1х12"
Полный процесс сборки гитарного кабинета от распила до динамика в нескольких частях.
(чертеж со всеми размерами будет представлен отдельным постом)
Фанера береза, толщина 15 мм, сорт В/ВВ 1/2
Производим распил в соответствии с чертежом
Начинаем склеивать выпиленные детали конструкции
Скошенная часть заготовлена, но еще не приклеена
Перед тем как вклеить скошенную часть, садим на мебельные шканты основной каркас
Диаметр шкантов 8 мм

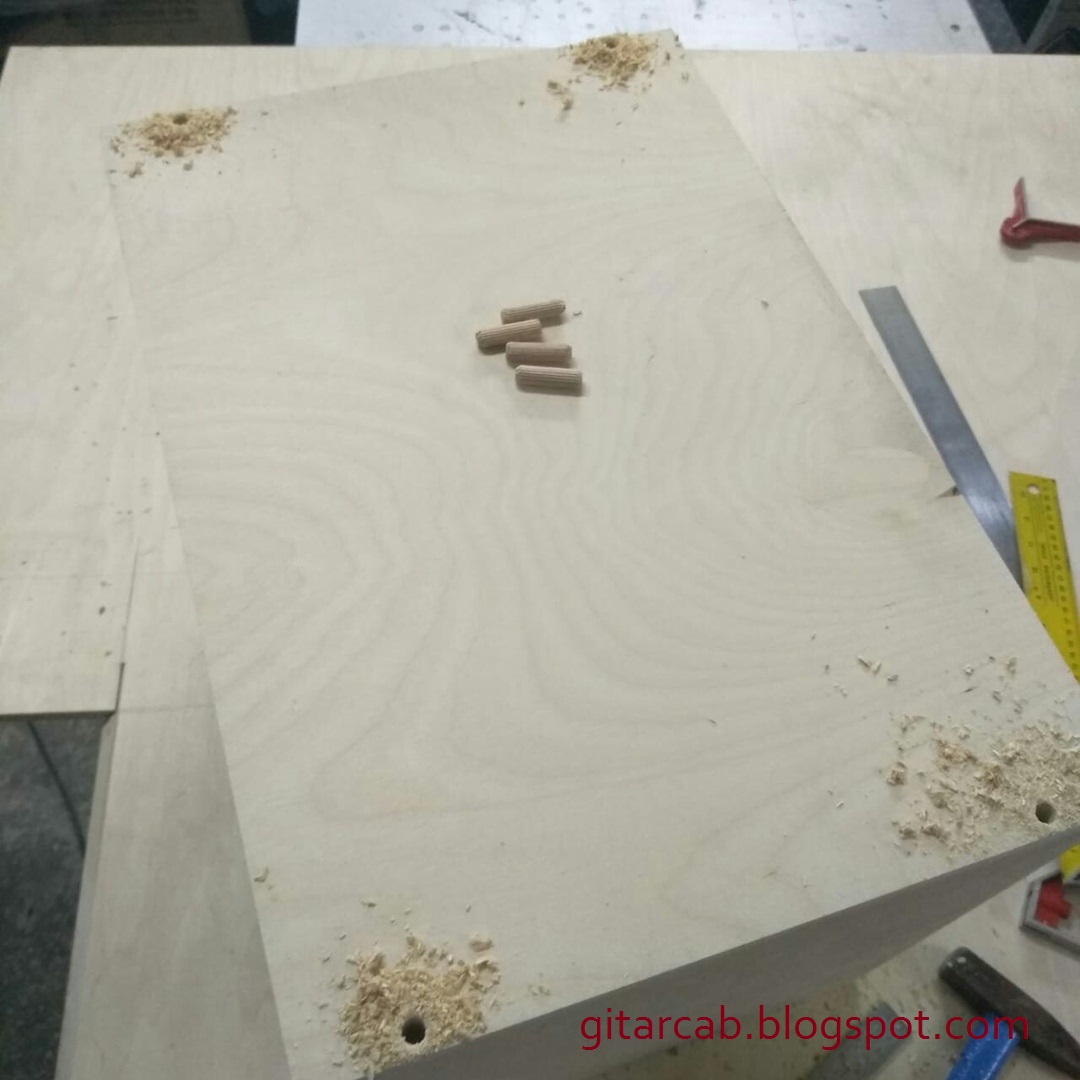

Засверливаемся
Смазываем шканты клеем и вбиваем молотком
Торчащую часть шканта убираем при помощи рашпиля и наждачки
Вклеиваем нижнюю скошенную часть
И так же садим на шканты
Убираем рашпилем и наждачкой выпирающий угол
Вот что из этого получилось
Доводим до идеала
Так на данный момент выглядит наша заготовка гитарного кабинета в базовом состоянии
Так в наклоне на 45 градусов
К скошенной части вклеиваем площадку для бруска к которому будет крепиться задняя стенка
В самом начале своего пути в гитарном кабинетостроении для крепления передней и задних стенок я использовал бруски 2Х2 см, а на данный момент я их делаю из той же фанеры
Передняя стенка будет крепиться саморезами (диаметр 3.2 мм) вкрученными с внутренней стороны, поэтому в фанерных брусках предназначенных для нее делаем отверстия для саморезов 3 - 4 мм диаметром. Это упростит процесс монтажа и улучшает плотность прижатия передней стенки
В связи с особенностями размера гитарного кабинета, верхний и нижний брусок крепления передней стенки будут мешать установке динамика, поэтому делаем на них сантиметровые выемки
Так как это не первый мой опыт с такими размерами гитарного кабинета, у меня имеется заготовка для фрезера в виде такого бруска
По которому с помощью фрезы я делаю аккуратные выемки на брусках. В первых своих изделиях я пользовался лобзиком
Перед вклеиванием брусков делаем для них разметку
Также по всей окружности нашего гитарного кабинета чертим среднюю линию, она нам очень пригодится если мы будем обтягивать (обклеивать) наш кабинет толексом. Что лично я и собираюсь сделать
Бруски вклеены
У меня уже есть ручка, которая будет стоять на этом кабинете, поэтому я сразу рассверлю для неё отверстия крепления
Пока всё выглядит так
Вот такие уголки будут стоять на гитарном кабинете, а это значит вот такой фрезой предстоит обработать все его грани
Наш гитарный кабинет после работы фрезера
Делаем разметку передней стенки под динамик 12"
Динамик будет крепиться изнутри по средствам прикручивания к шиповой гайки которая будет вставляться снаружи и чтобы она не выпирала над плоскостью передней стенки ее нужно немного утопить. Для этого воспользуемся перьевым сверлом. Всегда следует начинать с подготовки отверстий крепления для динамика. Хотя многие крепят динамик и обычными саморезами
После того как углубление готово, делаем полноценное отверстие обычным сверлом
Для выпиливания окружности под динамик я использую самодельную насадку на имеющийся фрезер. Выглядит не презентабельно, но это не влияет на функциональность и своё предназначение она отрабатывает на все сто.
Миллиметров пять окружности не допиливаю, всё откручиваю и пилю лобзиком
Обрабатываем наждачкой и смотрим что у нас получилось на этом этапе
По моему очень даже симпатично.
Пока гитарный кабинет без задней стенки, но так уж повелось что её я делаю на заключительных этапах сборки.
А в следующей части обтянем этого симпатягу толексом.
